1.什么是晶体三极管
晶体三极管通常简称为晶体管或者三极管,是一种具有两个PN结的半导体器件。晶体三极管的文字符号"VT ”;晶体三极管是电子电路中核心器件之一,在各种电路中应用十分广泛。晶体三极管分为NPN型和PNP型两大类,它们的导电极性完全不同。

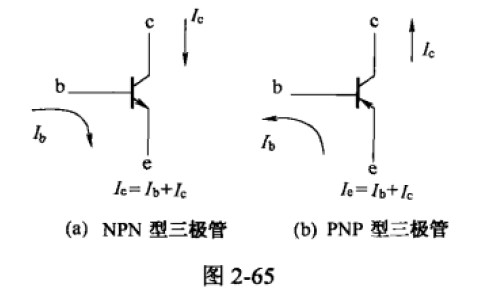

NPN型管工作时,集电极c和基极b接正电,电流由集电极c和基极b流向发射极e,其图形符号中箭头向外即表示电流方向,如图2-65所示。
PNP型管工作时,集电极c和基极b接负极,电流由发射极e流向集电极c和基极b,其图形符号中箭头向里即表示了电流方向,如图中2-65所示。
2.晶体三极管的特点是什么?
晶体三极管的特点是具有电流放大作用,即可以用较小的基极电流控制较大的集电极(或发射极)电流,集电极电流是基极电流的a倍。
3.晶体三极管的工作原理
晶体三极管的基本工作原理是,当基极(输入端)输入一个较小的基极电流Ia时,其集电极(输出端)将按比例产生一个较大的集电极电流Ic,这个比例就是三极管的电流放大系统(又称之为放大倍数)b,即Ic=bIa。发射极是公共端,发射极电流Ie=Ic+Ia=(1+b)Ia。可见,集电极电流和发射极电流受基极电流控制,所以晶体三极管是电流控制型器件。
